Giới thiệu chung

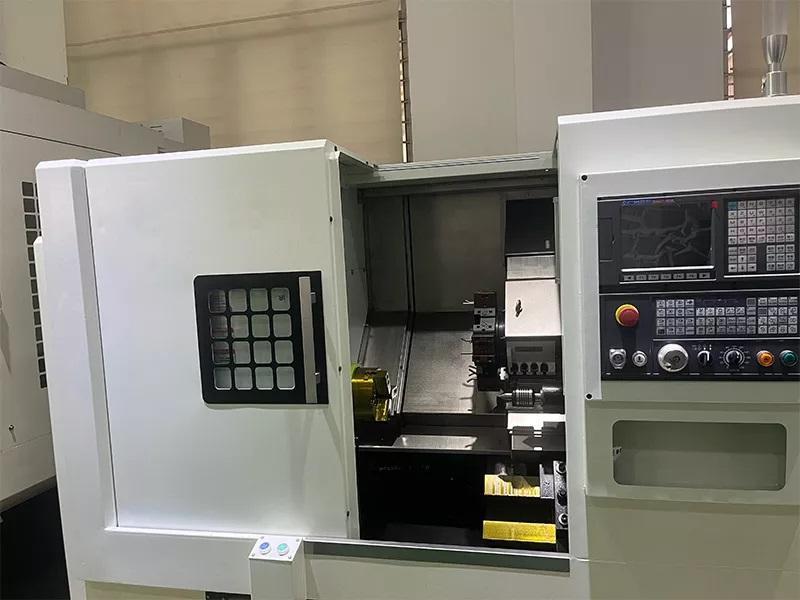

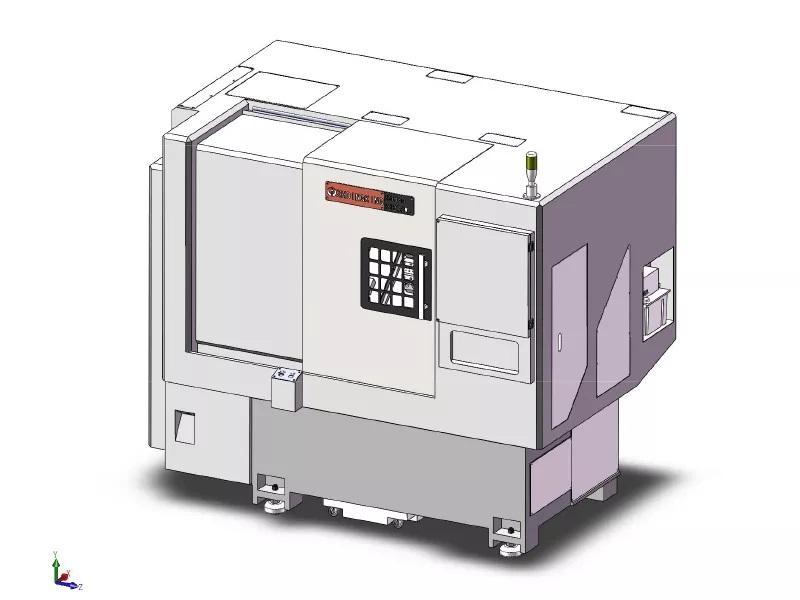

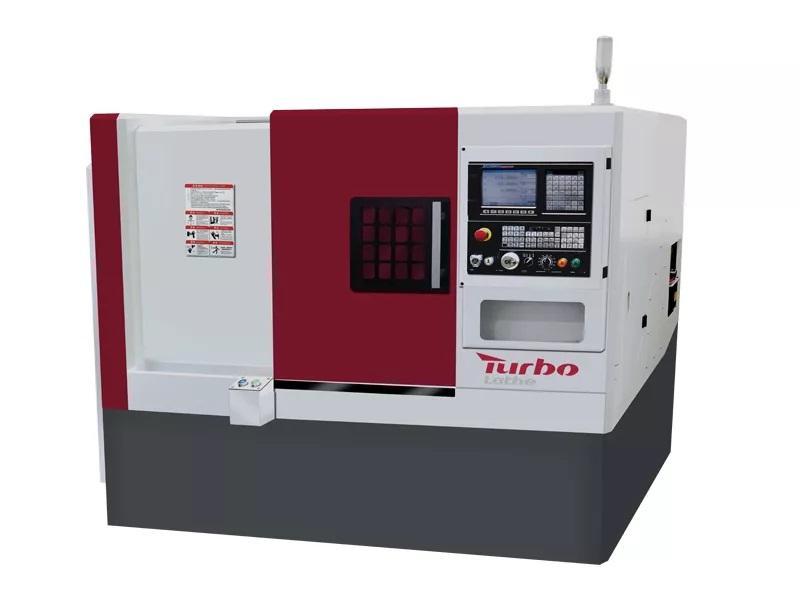

HTB350 là dòng máy tiện CNC băng nghiêng có ổ dao servo thủy lực nhỏ gọn nhất, nổi bật với thiết kế compact, chiếm ít diện tích sàn.
Máy phù hợp gia công chi tiết có:
Chiều dài < 300 mm
Đường kính < 120 mm
Trang bị tiêu chuẩn trục chính A2-5 dùng collet, tùy chọn mâm cặp 6 inch.
Hệ thống thoát phoi linh hoạt với hai lựa chọn:
Thoát phoi bên phải
Thoát phoi phía sau
Có xe gom phoi riêng, tiết kiệm không gian xưởng.
Thùng dung dịch làm mát có thể kéo ra phía trước mà không cần tháo băng tải phoi → rất thuận tiện cho bảo dưỡng và vệ sinh.
⚠️ Lưu ý:
Không lắp được turret động lực
Chỉ phù hợp tiện, không phay
TÍNH NĂNG NỔI BẬT (HIGHLIGHTS)
Trục chính công suất lớn 5.5 kW, truyền động dây đai
→ Lực cắt mạnh, vận hành ổn định
→ Tùy chọn trục chính điện (electro-spindle) để tăng độ chính xác và khả năng chia độ.Trục X dùng bàn trượt dạng hộp (box-type)
→ Độ cứng cao
→ Phù hợp cắt nặng với chi tiết đường kính lớn.Ụ động thủy lực MT4
Ống ụ có hành trình rút 75 mm
Cách dùng đơn giản: đẩy ụ tới vị trí gần phôi → rút ống để định tâm
Gia công chi tiết dạng đĩa → có thể không lắp ụ động
THÔNG SỐ KỸ THUẬT (TECHNICAL DATA)
| Hạng mục | Thông số |
|---|---|
| Đường kính quay tối đa trên băng | Φ400 mm |
| Đường kính quay tối đa trên bàn trượt | Φ290 mm |
| Khả năng phôi thanh | Φ40 mm |
| Đường kính lỗ trục chính | Φ48 mm |
| Tốc độ trục chính tối đa | 4500 vòng/phút |
| Công suất động cơ chính | 5.5 kW |
| Hành trình trục X / Z | 160 / 300 mm |
| Tốc độ chạy nhanh X / Z | 20 / 20 m/phút |
| Độ đảo hướng kính | ≤ 0.005 mm |
| Độ chính xác định vị | ≤ 0.005 mm |
| Độ lặp lại | ≤ 0.005 mm |
| Độ tròn chi tiết | 0.005 mm |
| Độ đồng đều theo chiều dọc | 0.005 / 75 mm |

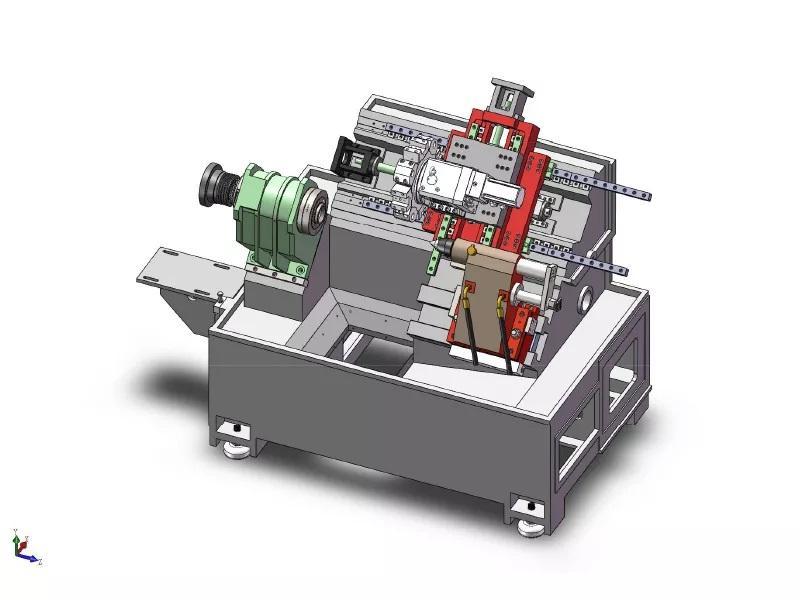

| Kết cấu máy | Băng nghiêng liền khối |
| Trọng lượng máy | 2500 kg |
| Kích thước (DxRxC) | 2130 × 1430 × 1760 mm |
CẤU HÌNH TIÊU CHUẨN (STANDARD)
Hệ điều khiển GSK / HNC
Ổ dao servo 8 vị trí
Trục chính A2-5 (tối đa A2-6)
Mâm cặp rỗng 6 inch
Vitme bi HIWIN
Ray trượt tuyến tính HIWIN
Ụ động thủy lực MT4
Che chắn bảo vệ
Hệ thống làm mát & hồi dung dịch
Bơm làm mát 370 W
Động cơ chính 5.5 kW
